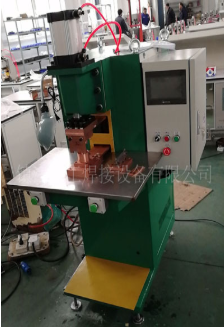

多頭點焊機的工藝過程



點焊機利用正負兩極在瞬間短路時產生的高溫電弧來熔化電極間的被焊材料，來達到使它們結合的目的。點焊機的結構十分簡單，說白了就是一個大功率的變壓器，將220V交流電變?yōu)榈碗妷海�大電流的電源，可以是直流的也可以是交流的。電焊變壓器有自身的特點，就是具有電壓急劇下降的特性。



在焊條引燃后電壓下降，電焊機的工作電壓的調節，除了一次的220/380電壓變換，二次線圈也有抽頭變換電壓，同時還有用鐵芯來調節的，可調鐵芯。電焊機一般是一個大功率的變壓器，系利用電感的原理做成的。電感量在接通和斷開時會產生巨大的電壓變化，利用正負兩極在瞬間短路時產生的高壓電弧來熔化電焊條上的焊料。來達到使它們結合的目的。



點焊是焊件裝配接接頭，并壓緊在兩電極之間，利用電阻熱熔化母材金屬，形成焊點的電阻焊方法。點焊多 用于薄板的連接，如飛機蒙皮、航空發動機的火煙筒、汽車駕駛室外殼等。點焊機焊接變壓器是點焊電器，它的次級只有一圈回路。上、下電極與電極臂既用于傳導焊接電流，又用于傳遞動力。冷卻水路通過變壓器、電極等部分，以免發熱焊接時，應先通冷卻水，然后接通電源開關。電極的質量直接影響焊接過程、焊接質量和生產率。電極材料常用紫銅、鎘青銅、鉻青銅等制成;電極的形狀多種多樣，主要根據焊件形狀確定。安裝電極時，要注意上、下電極表面保持平行;電極平面要保持清潔，常用砂布或銼刀修整。焊接循環點焊和凸焊的焊接循環由四個基本階段(點焊過程):



(1)預壓階段--電極下降到電流接通階段，確保電極壓緊工件，使工件間有適當壓力。



(2)焊接時間--焊接電流通過工件，產熱形成熔核。



(3)維持時間--切斷焊接電流，電極壓力繼續維持至熔核凝固到足夠強度。



(4)休止時間--電極開始提起到電極再次開始下降，開始下一個焊接循環。
